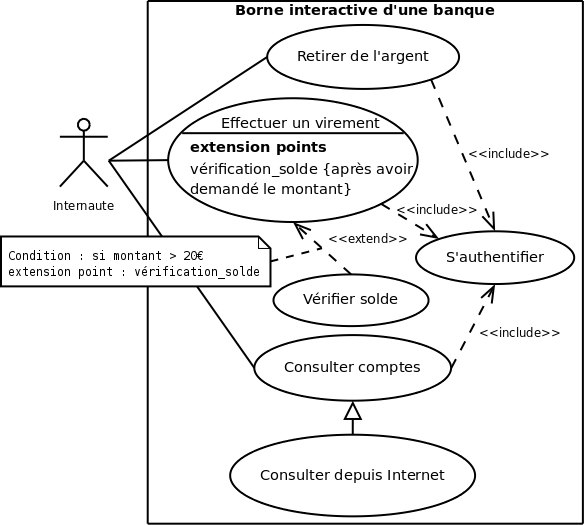

Les diagrammes de cas d'utilisation sont des diagrammes UML utilisés pour donner une vision globale du comportement fonctionnel d'un système logiciel. Ils sont utiles pour des présentations auprès de la direction ou des acteurs d'un projet, mais pour le développement, les cas d'utilisation sont plus appropriés.

Un cas d'utilisation représente une unité discrète d'interaction entre un utilisateur (humain ou machine) et un système.
Il est une unité significative de travail. Dans un diagramme de cas d'utilisation, les utilisateurs sont appelés acteurs (actors), ils interagissent avec les cas d'utilisation (use cases).

UML définit une notation graphique pour représenter les cas d'utilisation, cette notation est appelée diagramme de cas d'utilisation. UML ne définit pas de standard pour la forme écrite de ces cas d'utilisation, et en conséquence il est aisé de croire que cette notation graphique suffit à elle seule pour décrire la nature d'un cas d'utilisation. Dans les faits, une notation graphique peut seulement donner une vue générale simplifiée d'un cas ou d'un ensemble de cas d'utilisation. Les diagrammes de cas d'utilisation sont souvent confondus avec les cas d'utilisation. Bien que ces deux concepts soient reliés, les cas d'utilisation sont bien plus détaillés que les diagrammes de cas d'utilisation.

Un diagramme états-transitions est un schéma utilisé en génie logiciel pour représenter des automates déterministes. Il fait partie du modèle UML et s'inspire principalement du formalisme des statecharts et rappelle les grafcets des automates. S'ils ne permettent pas de comprendre globalement le fonctionnement du système, ils sont directement transposables en algorithme. Tous les automates d'un système s'exécutent parallèlement et peuvent donc changer d'état de façon indépendante.

Le diagramme d'activité est un diagramme comportemental d'UML, permettant de représenter le déclenchement d'événements en fonction des états du systême et de modéliser des comportements parallélisables (multi-threads ou multi-processus). Le diagramme d'activité est également utilisé pour décrire un flux de travail (workflow).

Un diagramme d'activité permet de modéliser un processus interactif, global ou partiel pour un système donné (logiciel, système d'information). Il est recommandable pour exprimer une dimension temporelle sur une partie du modèle, à partir de diagrammes de classes ou de cas d'utilisation, par exemple.

Le diagramme d'activité est une représentation proche de l'organigramme; la description d'un cas d'utilisation par un diagramme d'activité correspond à sa traduction algorithmique. Une activité est l'exécution d'une partie du cas d'utilisation, elle est représentée par un rectangle aux bords arrondis.

Le diagramme d'activité est sémantiquement proche des diagrammes de communication (appelés diagramme de collaboration en UML 1), ou d'état-transitions, ces derniers offrant une vision microscopique des objets du système.

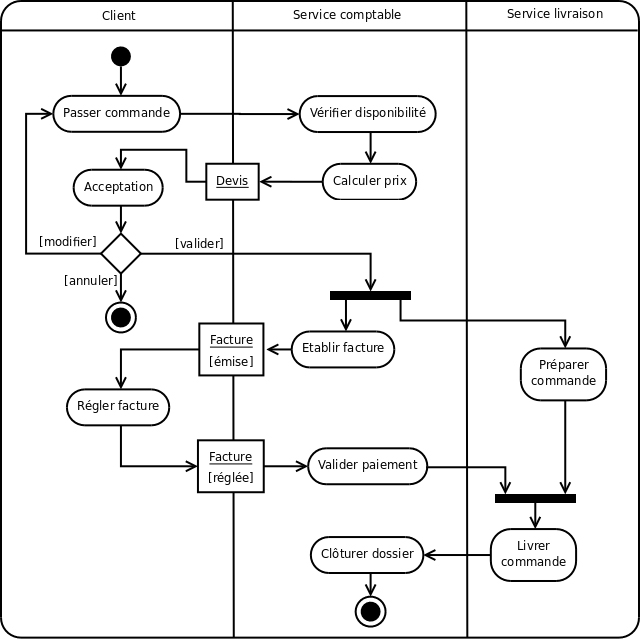

Le diagramme d'activité présente une vision macroscopique et temporelle du système modélisé :

• Action
• Action structurée
• Historique
• Fusion
• Décision
• "Join" et "fork"
